您現在的位置：首頁 > 產品展示 > PAF系列預壓式空氣濾清器

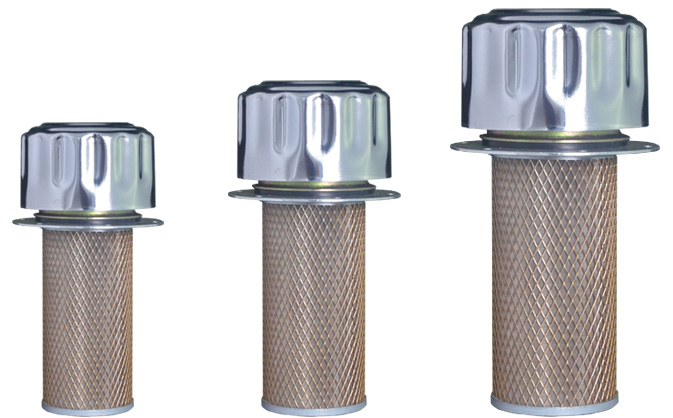

PFA系列預壓式空氣濾清器是根據美國UCC公司，法國SECOMA.公司、德國REXROTH公司生產的預壓空氣過濾器樣機，經引進后的技術測繪并根據國內主機配套廠的技術要求進一步設計改進而成。經主機配套使用和技術試驗后證明各項性能技術指標已達到國外同類產品技術要求，連接尺寸與國外產品一致，能做到互換與代替，其產品價格只有進口價的1/5，可為國家節省大量外匯。本產品具有體積小，結構合理，外形設計美觀新穎，過濾性能穩定，壓降極小，安裝使用方便等優點，深受廣大用戶歡迎。
PAF系列產品適用于工程機械、車輛、移動機械以及需要具有壓力的液壓系統油箱配套使用。本產品由空氣過濾器、進氣單向閥、排氣單向閥、加油過濾器四部分組成，從而簡化了油箱的結構，又有利于油液的凈化。當液壓系統工作時油箱內的液面不時上升或下降，下降時PAF產品吸入空氣，經過濾網[3]自動進入進氣單向閥[2]，進入油箱，此時箱內壓力小于預定壓力，排氣單向閥[1]處于關閉狀態，能保持油箱內預定壓力，提高油泵的自吸能力，維持油箱內液體的平穩，避免油箱內液體因振蕩或騷動而產生泵可能出現的吸空等故障。當工作循環后流回油箱使液面上升，工作油液溫度也隨著升高，生成了油霧氣體并增加了油箱內的壓力；當油箱內的壓力大于預定壓力時，排氣單向閥[1]自動開啟向外排氣，直到箱內壓力等于預定壓力時，排氣單向閥[1]才自動關閉。這樣來回循環既能保護液壓系統正常工作的作用，又能延長油液及元件周期和使用壽命。

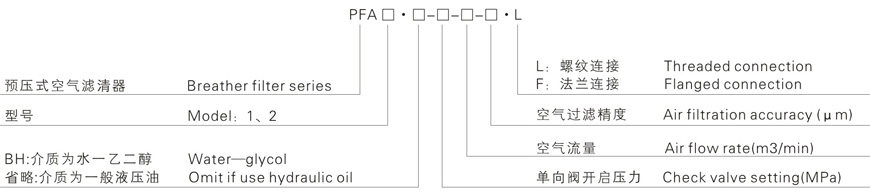

型號說明和技術參數
| 型號 | PAF1 -* - * - * L | PAF2 -* - * - * F |
| 單向閥開啟壓力(MPa)（油箱內頂定壓力） | 0.02 0.035 0.07 | 0.02 0.035 0.07 |
| 空氣流量(m3/min) | 0.5 0.55 0.75 | 0.45 0.55 0.75 |
| 空氣過濾精度(μm) | 10 20 40 | 10 20 40 |
| 油過濾網孔 | 無加油濾網 None | 0.5（可根據用戶要求） |
| 溫度適應范圍(℃) | -20~+100 | -20~+100 |
| 連接方式 | 螺紋 Thread (G 3/4＂) | 法蘭（6只M4 X16） |
| 重量 | 0.2 | 0.28 |
注：如有特殊要求，可來電咨詢。

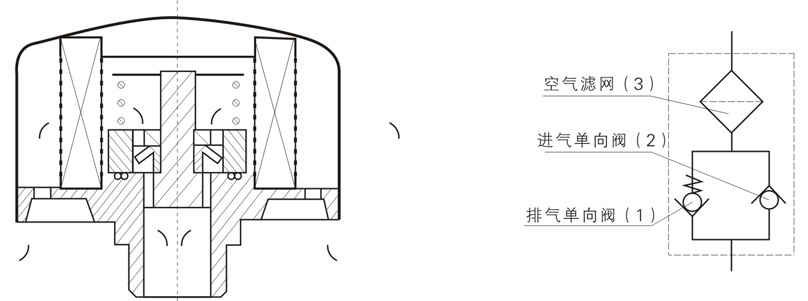

符號及工作原理圖

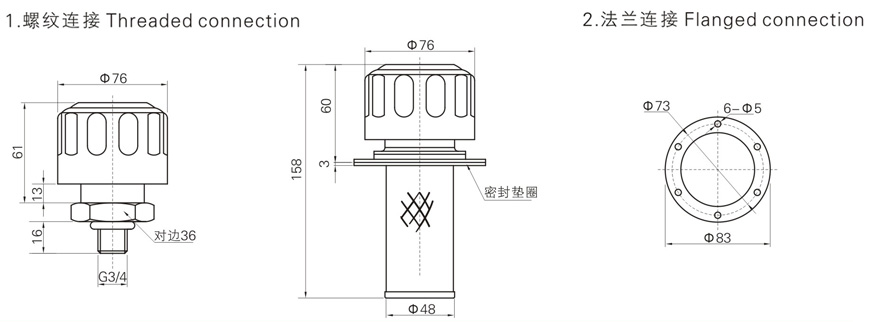

外型連接尺寸
